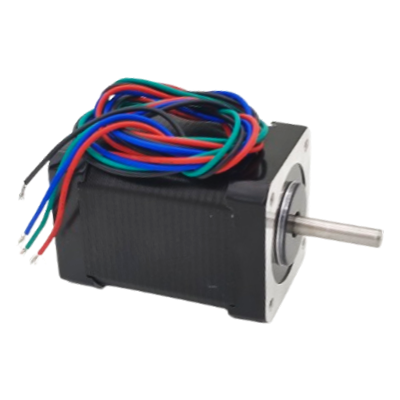

NEMA 17 Bipolar 1.8deg 0.65Nm 2.1A 3.36V 42x42x59mm Motor paso a paso de 4 cables

Especificación general

Precisión del ángulo de paso	±5%
Precisión de resistencia	±10%
Precisión de la inductancia	±20%
Aumento de la temperatura	80K máx.
Temperatura ambiente	-20 grado ~+50 grado
Resistencia de aislamiento	100MΩMín. @ 500VCC
Resistencia dieléctrica	Un minuto@500VAC∙5mA Máx.
Juego radial del eje	0.06Máx.@450g
Juego axial del eje	0.08Máx.@450g



Especificaciones eléctricas

Número de modelo	42H059H-2104-006
Tipo de motor	Bipolar
Ángulo de paso	1,8 grados ±5%
Número de fase	2
Torque de retención	6,5 kgf.cm
Corriente nominal/fase	2,1 A (valor pico)
Tensión nominal	3.36 V
Resistencia de fase	1,6 Ω±10% (20 grados)
Inductancia de fase	3.0 mH±20 % (1 kHz 1 V RMS)
Inercia del rotor	g.cm²



Especificación física

Tamaño del marco	42x42mm
Longitud corporal	59mm
Diámetro del eje	Φ5mm
Longitud del eje delantero	24mm
Longitud del eje con corte en D	15mm
Número de clientes potenciales	4
Longitud del cable	500 milímetros
Calibre del cable	AWG24
Peso	0.45 kilogramos



Conexión

A	B	C	D
Negro	Rojo	Verde	Azul



Preguntas más frecuentes

P: ¿Cuál es la relación entre el ángulo de paso y la resolución?

R: El ángulo de paso y la resolución de un motor paso a paso están inversamente relacionados. Un ángulo de paso más bajo, como el común de 1,8 grados para los motores NEMA 17, da como resultado una resolución más alta. La resolución se calcula dividiendo 360 grados por el ángulo de paso, lo que determina el número de pasos necesarios para una revolución completa e influye en la precisión de los sistemas de control de movimiento.



P: ¿Se pueden utilizar motores paso a paso NEMA 17 para la impresión 3D?

R: Sí, los motores paso a paso NEMA 17 se usan comúnmente en aplicaciones de impresión 3D. Proporcionan un control preciso sobre el movimiento de los componentes de la impresora 3D, incluidos el cabezal de impresión y la base. Su compatibilidad con la tecnología de micropasos permite el posicionamiento preciso requerido en el proceso de impresión capa por capa.



P: ¿Cuál es la diferencia entre los motores paso a paso NEMA 17 bipolares y unipolares?

R: Los motores paso a paso bipolares NEMA 17 tienen dos bobinas por fase, lo que ofrece mayor eficiencia y torque, pero requieren un controlador de puente H. Los motores unipolares NEMA 17 tienen un devanado con derivación central, lo que simplifica el control con un controlador menos complejo, pero generalmente son menos eficientes energéticamente. La elección depende de los requisitos de la aplicación, la eficiencia y la complejidad del controlador.



P: ¿Cómo le va a su fábrica con respecto al control de calidad?

R: La calidad es la prioridad. Siempre damos gran importancia al control de calidad desde el principio hasta el final de la producción. Cada producto será probado cuidadosamente antes de ser embalado para su envío.



P: ¿Cuál es su plazo de pago?

R: Aceptamos un pago inicial del 50% T/T por adelantado y un pago restante del 50% T/T antes del envío. Para clientes antiguos, se puede ajustar. Además, Paypal sólo está disponible para la muestra.



P: ¿Pueden proporcionar un servicio personalizado?
R: Con nuestro propio taller de mecanizado, podemos satisfacer las necesidades de diferentes clientes para productos personalizados, incluso la longitud, el grosor, la forma y el tamaño de un eje se pueden personalizar según los requisitos de los clientes.
