Motor paso a paso NEMA 17 con caja de cambios planetaria con relación 10:1

Motor paso a paso NEMA 17 con caja de cambios planetaria con relación 10:1

Número de pieza del fabricante: 42H039H-1204C-002
Tamaño del marco: 42x42 mm
Tipo de motor: paso a paso bipolar
Relación de transmisión: 10:1
Par de sujeción del motor: 3,7 kgf.cm
Corriente nominal/fase: 1,2 A
Tensión nominal: 2,64 V
Conector:S6B-PH-KS

Envíeconsulta

42H039H-1204C-002 HOJA DE DATOS

Entrega rápida
Seguro de calidad
Personalización disponible

Introducción del producto

Especificación general

Precisión del ángulo de paso	±5%
Precisión de resistencia	±10%
Precisión de la inductancia	±20%
Aumento de la temperatura	80K máx.
Temperatura ambiente	-20 grado ~+50 grado
Resistencia de aislamiento	100MΩMín. @ 500VCC
Resistencia dieléctrica	Un minuto@500VAC∙5mA Máx.
Juego radial del eje	0.06Máx.@450g
Juego axial del eje	0.08Máx.@450g

Especificaciones eléctricas

Número de modelo	42H039H-1204C-002
Tipo de motor	Bipolar
Ángulo de paso	1,8 grados ±5%
Número de fase	2
Torque de retención	3,7 kgf.cm
Corriente nominal/fase	1,2 A (valor pico)
Tensión nominal	2.64 V
Resistencia de fase	2,2 Ω±10% (20 grados)
Inductancia de fase	4,5 mH±20 % (1 kHz 1 V RMS)
Inercia del rotor	54 g.cm²

Especificación física

Tamaño del marco	42x42mm
Longitud corporal	112 milímetros
Diámetro del eje	Φ8mm
Longitud del eje delantero	20 mm
Longitud del eje	18 mm
Longitud del eje con corte en D	15 mm
Peso	0.28kg

Especificación de la caja de cambios

Relación	1:10
Carga nominal	3,5 Nm
Velocidad nominal	600 RPM
Reacción	0.8 grados Menor o igual a
Eficiencia	85%(REF）

Preguntas más frecuentes

P: ¿Cuáles son los casos de uso típicos de los motores paso a paso NEMA 17 con una caja de cambios planetaria de relación 10:1?

R: Los motores paso a paso NEMA 17 con una caja de cambios planetaria de relación 10:1 se emplean ampliamente en aplicaciones que exigen un control preciso y un mayor torque. Los casos de uso típicos incluyen impresoras 3D, máquinas CNC, cardanes de cámaras, soportes para telescopios, brazos robóticos, equipos de prueba automatizados, actuadores lineales, automatización de laboratorios, transportadores pequeños, maquinaria textil y diversos proyectos de automatización a pequeña escala. Estos motores proporcionan el par y la precisión necesarios para tareas que van desde la impresión 3D hasta la automatización industrial.

P: ¿Cómo afecta la caja de cambios al rendimiento del motor paso a paso?

R: La caja de cambios afecta significativamente el rendimiento del motor paso a paso al aumentar su par de torsión y reducir su velocidad. Este aumento del par permite que el motor maneje cargas más pesadas y mantenga un control preciso sobre la posición y la rotación. La compensación es una disminución en la velocidad debido a la reducción de engranajes, lo cual es una consideración crucial en aplicaciones donde la velocidad es una preocupación principal.

P: ¿Qué debo considerar al seleccionar un motor paso a paso NEMA 17 con una caja de cambios planetaria de relación 10:1?

R: Al seleccionar un motor y una caja de cambios, es esencial tener en cuenta sus requisitos específicos, incluidos el par y la velocidad necesarios. Además, considere el espacio físico disponible para el conjunto del motor y la caja de cambios. Garantizar la compatibilidad entre el motor y la caja de cambios elegidos y las demandas de su aplicación es crucial para lograr un rendimiento y una funcionalidad óptimos.

P: ¿Qué es un motor paso a paso NEMA 17 con una caja de cambios planetaria de relación 10:1?

R: Es una combinación de un motor paso a paso NEMA 17 y una caja de cambios planetaria con una reducción de engranajes de 10:1. La caja de cambios generalmente está conectada al motor para aumentar el par y reducir la velocidad del motor.

Etiqueta: Motor paso a paso nema 17 con caja de cambios planetaria de relación 10:1, China motor paso a paso nema 17 con caja de cambios planetaria de relación 10:1 fabricantes, proveedores, fábrica

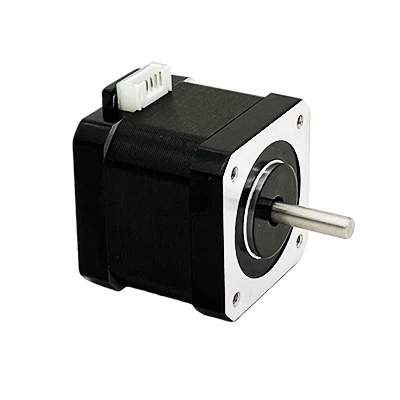

Motor paso a paso NEMA 17 bipolar de 1,8 grados 0.44 Nm 1,68 A 2,77 V 42 x 42 x 39 mm
