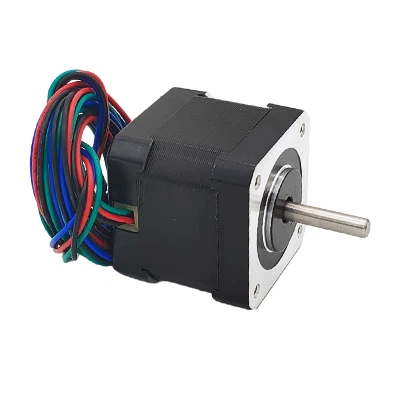

NEMA 17 Bipolar 1.8deg 0.45Nm 2A 2.6V 42x42x39mm Motor paso a paso de 4 cables
video
NEMA 17 Bipolar 1.8deg 0.45Nm 2A 2.6V 42x42x39mm Motor paso a paso de 4 cables

NEMA 17 Bipolar 1.8deg 0.45Nm 2A 2.6V 42x42x39mm Motor paso a paso de 4 cables

Número de pieza del fabricante: 42H039H-2004-049
Tamaño del marco: 42x42 mm
Tipo de motor: paso a paso bipolar
Par de sujeción: 4,5 kgf.cm
Corriente nominal/fase: 2.0 A
Tensión nominal: 2,6 V.
Conector: M20
Aplicación común: impresoras 3D, máquinas CNC, máquinas textiles, etc.

Envíeconsulta
42H039H-2004-049-HOJA DE DATOS
  • Entrega rápida
  • Seguro de calidad
  • Customization AvailablePersonalización disponible
Introducción del producto

Especificación general

Precisión del ángulo de paso

±5%

Precisión de resistencia

±10%

Precisión de la inductancia

±20%

Aumento de la temperatura

80K máx.

Temperatura ambiente

-20 grado ~+50 grado

Resistencia de aislamiento

100MΩMín. @ 500VCC

Resistencia dieléctrica

Un minuto@500VAC∙5mA Máx.

Juego radial del eje

0.06Máx.@450g

Juego axial del eje

0.08Máx.@450g



Especificaciones eléctricas

Número de modelo 42H039H-2004-049
Tipo de motor Bipolar
Ángulo de paso 1,8 grados ±5%
Número de fase 2
Torque de retención 4,5 kgf.cm
Corriente nominal/fase 2.0 A (valor máximo)
Tensión nominal 2.6 V
Resistencia de fase 1,3 Ω±10% (20 grados)
Inductancia de fase 2,6 mH±20 % (1 kHz 1 V RMS)
Inercia del rotor 54 g.cm²



Especificación física

Tamaño del marco 42x42mm
Longitud corporal 39 milímetros
Diámetro del eje Φ5mm
Longitud del eje delantero 23mm
Longitud del eje con corte en D 21mm
Número de clientes potenciales 4
Longitud del cable 1000 milímetros
Calibre del cable AWG24
Peso 0.28 kilogramos



Conexión

A

B

C

D

Negro

Rojo

Verde

Azul



Preguntas más frecuentes

P: ¿Los motores paso a paso Nema 17 requieren refrigeración o disipadores de calor?

R: En la mayoría de los casos, los motores paso a paso Nema 17 no requieren refrigeración ni disipadores de calor adicionales. Sin embargo, tales medidas pueden resultar esenciales en situaciones en las que el motor funciona continuamente en o cerca de su salida de corriente máxima durante períodos prolongados. Es recomendable considerar los requisitos específicos de la aplicación y las características térmicas del motor al tomar esta determinación.



P: ¿Cómo se calcula la velocidad de un motor paso a paso Nema 17?

R: Para calcular la velocidad de un motor paso a paso Nema 17, debe considerar el ángulo de paso y la frecuencia del pulso (frecuencia de paso) proporcionada por el controlador. El ángulo de paso de la mayoría de los motores Nema 17 suele ser de 1,8 grados por paso, lo que da como resultado 200 pasos por revolución. Al multiplicar el ángulo de paso por la frecuencia de paso en pasos por segundo, puede determinar la velocidad de rotación del motor en revoluciones por segundo (RPS) o RPM (revoluciones por minuto).



P: ¿Cuál es el rango máximo de temperatura para los motores paso a paso Nema 17?

R: El rango de temperatura de funcionamiento puede variar entre los diferentes motores Nema 17, pero normalmente funcionan dentro de un rango de -20 grados a 50 grados (-4 grados F a 122 grados F).



P: ¿Se pueden utilizar motores paso a paso Nema 17 para aplicaciones de alta velocidad?

R: Los motores paso a paso Nema 17 son adecuados para aplicaciones de velocidad moderada, pero pueden no ser ideales para aplicaciones de alta velocidad. La menor inercia y par del rotor en comparación con los motores más grandes pueden limitar su capacidad para mantener altas velocidades. En tales casos, a menudo se prefieren tamaños Nema más grandes con índices de torsión más altos para requisitos exigentes de alta velocidad.
