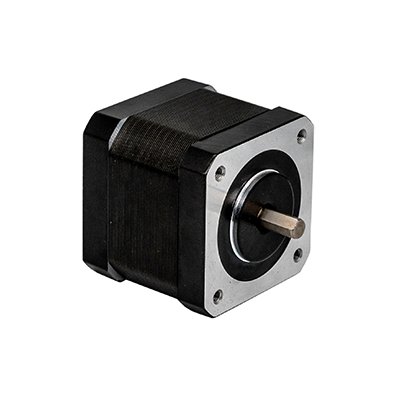

NEMA 17 Bipolar 3,6 grados 0.053 Nm (7,4 oz.in) 0,1 A 9,8 V 42 x 42 x 34 mm Motor paso a paso de 4 cables
Número de pieza del fabricante: 42H034HF-0104
Tamaño del marco: 42x42 mm
Tipo de motor: motor paso a paso bipolar
Ángulo de paso: 3,6 grados
Par de retención: 0.053 Nm (7,4 oz.in)
Corriente nominal/fase: 0.1A
Voltaje: 9,8 V
Resistencia/fase: 98 ohmios
Inductancia: 200mH ± 20%(1KHz)
Longitud del cuerpo: 34 mm
- Entrega rápida
- Seguro de calidad
Personalización disponible
Introducción del producto
Parámetro técnico
|
Artículo |
Especificaciones |
|
Precisión del ángulo de paso |
±5% |
|
Precisión de resistencia |
±10% |
|
Precisión de la inductancia |
±20% |
|
Aumento de la temperatura |
80K máx. |
|
Temperatura ambiente |
-20 grado ~+50 grado |
|
Resistencia de aislamiento |
100MΩMín. @ 500VCC |
|
Resistencia dieléctrica |
Un minuto@500VAC∙5mA Máx. |
|
Juego radial del eje |
0.06Máx.@450g |
|
Juego axial del eje |
0.08Máx.@450g |
Especificación técnica
|
N º de Modelo. |
Polar |
Clasificado |
Actual/ |
Resistencia/ |
Inductancia/ |
Tenencia |
# de |
Rotor |
Peso |
Longitud |
|
|
V |
A |
Ω |
Mh |
oz-pulg |
kg · cm |
g∙cm2 |
kg |
milímetros |
|||
|
42H034HF-0104 |
Bipolar |
9.8 |
0.1 |
98 |
200 |
7.4 |
0.53 |
|
20 |
0.2 |
34 |
Extraiga la curva de torsión
Preguntas más frecuentes
P: ¿Se pueden utilizar motores paso a paso para movimiento lineal?
R: Sí, los motores paso a paso se pueden utilizar para aplicaciones de movimiento lineal. Si bien los motores paso a paso se asocian comúnmente con el movimiento giratorio, también se pueden emplear para impulsar el movimiento lineal acoplando el motor a un actuador lineal u otros mecanismos. Existen varios métodos para lograr un movimiento lineal con un motor paso a paso:
1. Tornillos de avance: Se puede conectar un tornillo de avance al eje del motor paso a paso, convirtiendo el movimiento giratorio en movimiento lineal. A medida que el motor gira, impulsa el tornillo principal, que a su vez mueve una tuerca o carro a lo largo del tornillo, produciendo un desplazamiento lineal.
2. Sistemas de correa y polea: se puede utilizar un sistema de correa y polea para transferir el movimiento giratorio del motor paso a paso a movimiento lineal. El motor acciona una polea conectada a una correa, y luego la correa se une a un carro o carga, lo que hace que se mueva a lo largo de una trayectoria lineal.
3. Mecanismos de piñón y cremallera: se puede emplear una configuración de piñón y cremallera para convertir el movimiento giratorio del motor paso a paso en movimiento lineal. El movimiento de rotación del motor se transforma en movimiento lineal al acoplar el piñón del motor con una cremallera, que mueve la carga o el carro a lo largo de la trayectoria lineal.
4. Actuadores lineales: los motores paso a paso se pueden integrar en actuadores lineales, que están diseñados específicamente para movimiento lineal. Los actuadores lineales pueden incluir mecanismos accionados por tornillo, sistemas accionados por correa u otros mecanismos de movimiento lineal. El motor paso a paso proporciona la fuerza motriz necesaria para que el actuador logre un movimiento lineal.
