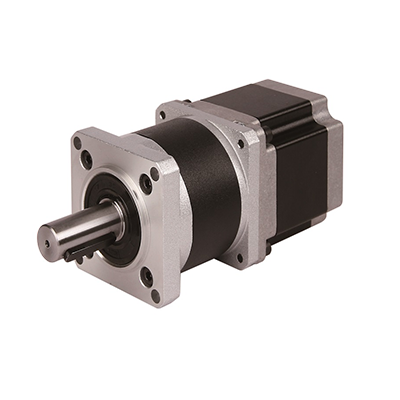

Motor paso a paso con engranaje NEMA23
El motor paso a paso con engranaje NEMA23 tiene un tamaño de bastidor de 57 mm x 57 mm y combina una caja de cambios planetaria económica con un motor paso a paso NEMA23. Están disponibles en 8 modelos estándar y el par máximo que pueden alcanzar es de 13,5 kg.cm (189 oz-in). Con relaciones de reducción que van desde 3:1 a 175:1, estos motores ofrecen velocidades de salida que van desde 17 a 1000 rpm. Las diversas relaciones de transmisión permiten que el motor proporcione un par mejorado y funcione a velocidades más bajas, lo que lo hace excepcionalmente adecuado para aplicaciones que exigen un control preciso y una fuerza sustancial.
- Entrega rápida
- Seguro de calidad
Personalización disponible
Introducción del producto
Dimensión (unidad=mm)
Parámetro de la caja de cambios
| Escenario | Un escenario | dos etapas | tres etapas | ||||||||||
| Relación de reducción | 3 | 4 | 5 | 7 | 9 | 10 | 15 | 20 | 28 | 45 | 50 | 100 | 175 |
| Carga nominal (Nm) | 6 | 20 | 25 | ||||||||||
| Velocidad de entrada nominal (rpm) | 3000 | ||||||||||||
| reacción (grado) | 0.8 grados máx. | 1,6 grados máx. | 2,4 grados máx. | ||||||||||
| Longitud L1 | 50.5 | 62 | 80 | ||||||||||
Especificación técnica
| N º de Modelo | Polar | Longitud del motor | Tensión nominal | Fase actual | Resistencia/Fase | Inductancia/Fase | Par de sujeción máximo | |
| Bipolar | milímetros | V | A | Ω | Mh | oz-pulg | kg.cm | |
| 57H041H-2804C | 41 | 1.8 | 2.8 | 0.65 | 1.3 | 29.2 | 5.2 | |
| 57H051H-2804C | 51 | 2.2 | 2.8 | 0.8 | 2.4 | 52.8 | 8.5 | |
| 57H055H-2804C | 55 | 2.5 | 2.8 | 0.8 | 2.5 | 77.8 | 10.2 | |
| 57H076H-2804C | 76 | 3.2 | 2.8 | 1.13 | 3.6 | 95.8 | 18 | |
| 57H041H-2006C | unipolar | 41 | 2.8 | 2 | 1.4 | 1.4 | 27.8 | 3.9 |
| 57H051H-2006C | 51 | 3.3 | 2 | 1.65 | 2.2 | 42.1 | 7.2 | |
| 57H055H-2006C | 55 | 3.6 | 2 | 1.8 | 2.5 | 50 | 8.2 | |
| 57H076H-2006C | 76 | 4.5 | 2 | 2.25 | 4 | 189 | 13.5 | |
Observación: Los clientes solo necesitan proporcionar la velocidad y el par del motor finalmente completado, y elegiremos el motor y la caja de cambios adecuados para su aplicación..
Preguntas más frecuentes
P: ¿Cuáles son algunos de los problemas comunes con los motores paso a paso con engranajes?
R: Los problemas comunes con los motores paso a paso con engranajes incluyen juego en los engranajes, sobrecalentamiento debido al uso prolongado, pasos perdidos debido a una carga excesiva o corriente insuficiente y ruido durante el funcionamiento. El mantenimiento adecuado, la selección del motor adecuado para la aplicación y la solución de estos problemas pueden ayudar a mejorar el rendimiento.
P: ¿Tiene un requisito de cantidad mínima de pedido (MOQ)?
R: Nuestra cantidad mínima de pedido (MOQ) puede variar según el producto. Algunos artículos pueden tener una cantidad mínima de pedido específica, mientras que otros pueden estar disponibles para su compra en cantidades más pequeñas. Comuníquese con nuestro equipo de ventas para obtener más información sobre el MOQ del producto específico que le interesa.
P: ¿Puedes darme un descuento?
R: Sí, hay descuentos disponibles según la cantidad que solicite. Nuestros precios son competitivos en el mercado y el porcentaje de descuento dependerá de la cantidad específica. Indíquenos la cantidad real que necesita y podremos ofrecerle el descuento aplicable en consecuencia.
P: ¿Puedo hacer funcionar un motor paso a paso con engranajes a un voltaje inferior al nominal?
R: Generalmente no se recomienda hacer funcionar un motor paso a paso con engranajes a un voltaje inferior al nominal. Hacerlo puede provocar una reducción del rendimiento, un par de torsión insuficiente y, potencialmente, pasos perdidos. Es esencial operar el motor dentro de su rango de voltaje especificado para garantizar un funcionamiento adecuado y evitar posibles daños. Si es necesaria una operación de voltaje más bajo, considere usar un motor con una tensión nominal más baja.
